SUNDIZ變頻系列

product & project

采?動態頻率調節技術，根據實時溫差?動匹配最佳壓縮機功率；避免滿負荷持續運?，降低?效能耗；節能20%以上

典型應用

高壓反應釜冷熱源動態恒溫控制；
雙層玻璃反應釜冷熱源動態恒溫控制；
雙層反應釜冷熱源動態恒溫控制；
微通道反應器冷熱源恒溫控制；
小型恒溫控制系統、蒸餾系統控溫；
材料低溫高溫老化測試；
組合化學冷源熱源恒溫控制；
半導體設備冷卻加熱；
真空室制冷加熱恒溫控制。

25000㎡

生產車間

超3億

年產值

16000+

服務客戶

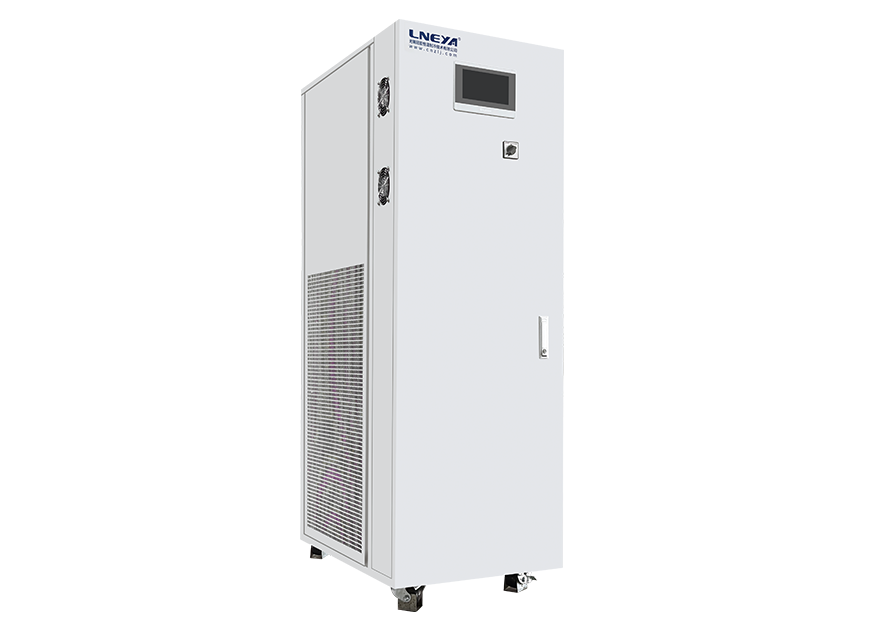

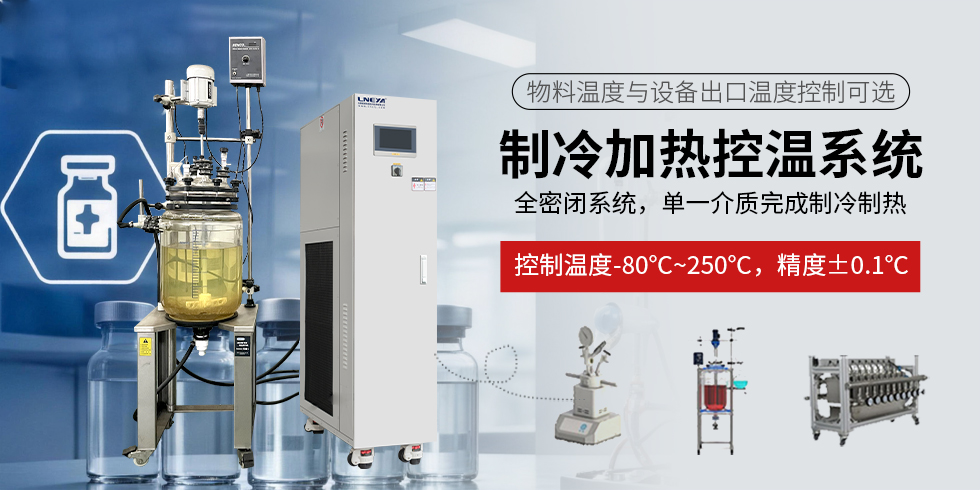

SUNDIZ變頻系列

制冷加熱控溫系統（支持非標定制）

控溫范圍：-80℃ ~ +250℃
控溫精度：±0.3℃
特點：通過提?頻率，增加制冷功率，提升降溫速率循環泵控制

應用：各種反應器（微通道、玻璃、夾套反應器等）、蒸餾或萃取系統、實驗室、大學、研究所、航空航天、汽車工業、半導體和電氣測試、化學、制藥、石化、生化、研發車間、航空航天和生物等行業。

觀看視頻了解更多

SUNDIZ 變頻系列

型號		SUNDIZ4-3	SUNDIZ4-5	SUNDIZ4-10	SUNDIZ4-15W	SUNDIZ4-20W	SUNDIZ4-30W
		SUNDIZ4-3W	SUNDIZ4-5W	SUNDIZ4-10W
溫度范圍		-45℃～250℃
加熱功率		5.5kW	7.5kW	15kW	25kW	38kW	60kW
制冷量	250℃	5.5kW	7.5kW	15kW	25 kW	38kW	60kW
	20℃	5.5kW	7.5kW	15 kW	25kW	38kW	60kW
	-15℃	2.3kW	3.6kW	7.5 kW	11kW	15kW	33kW
	-35℃	0.9kW	1.5kW	3.3 kW	5kW	6.5kW	10kW
介質溫控精度		±0.1℃	±0.1℃	±0.1℃	±0.1℃	±0.1℃	±0.1℃
過程控溫精度		±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃
泵流量壓力max		40L/min	40L/min	100L/min	150L/min	250L/min	400L/min
2bar	2bar	2bar	2.5bar	2.5bar	2.5bar
系統壓力顯示		制冷系統、循環系統壓力采用壓力傳感器檢測顯示在觸摸屏上
控制器		西門子S7-1200PLC，模糊PID控制算法，具備過程動態控制算法
溫度控制		導熱介質出口溫度控制模式外接溫度傳感器：（PT100或4～20mA或通信給定）控制模式（過程動態控制算法）
可編程		可編制25條程序，每條程序可編制85段步驟
通信協議		以太網接口TCP/IP協議、RS485接口MODBUS協議
設備內部溫度反饋		設備導熱介質出口溫度、介質進口溫度、壓縮機排氣溫度、壓縮機吸氣溫度、冷卻水溫度（水冷設備有）
外接入溫度反饋		PT100或4～20mA或通信給定
串級控制時		導熱油出口溫度與外接溫度傳感器的溫度差可設定可控制設備進液口溫度與出液口溫度的溫度差值可設定可控制（保護系統安全）
密閉循環系統		整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因為高溫使壓力上升，低溫自動補充導熱介質。
加熱		指系統最大的加熱輸出功率（根據各型號）加熱器有三重保護，獨立溫度限制器，確保加熱系統安全采用調壓器控制加熱輸出，降低過程控溫中加熱器輸出電流
外循環泵流量、壓力		品牌磁力驅動泵
壓縮機		品牌壓縮機
變頻器		ABB等品牌
蒸發器		316L板式換熱器
制冷附件		丹佛斯/艾默生配件（干燥過濾器、油分離器、高低壓保護器、膨脹閥）
操作面板		無錫冠亞定制7英寸彩色觸摸屏，溫度曲線顯示\EXCEL 數據導出
安全防護		具有自我診斷功能；相序斷相保護器、冷凍機過載保護，過載繼電器、熱保護裝置等多種安全保障功能。
制冷劑		R-404A / R507C 可選配R448
水冷冷凝器		標配板式換熱器
外殼材質		冷軋板噴塑（標準顏色RaL7035）
接口尺寸		G3/4	G3/4	G1	DN32 PN10	DN40 PN10	DN50 PN10
電源		380V 50HZ / 460V 60HZ

SUNDIZ 變頻系列

型號		SUNDIZ8-3W	SUNDIZ8-4W	SUNDIZ8-6W	SUNDIZ8-10W	SUNDIZ8-15W
溫度范圍		-80℃～250℃
加熱功率		3.5kW	5.5kW	7.5kW	10kW	15kW
制冷量	250℃	3.5kW	5.5kW	7.5kW	15 kW	20kW
	20℃	3.5kW	5.5kW	7.5 kW	15kW	20kW
	-60℃	1.3kW	1.8kW	3 kW	5.5kW	8kW
	-75℃	0.4kW	0.6kW	1 kW	1.8kW	2.7kW
介質溫控精度		±0.1℃	±0.1℃	±0.1℃	±0.1℃	±0.1℃
過程控溫精度		±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃
泵流量壓力max		35L/min	50L/min	100L/min	150L/min	250L/min
2bar	2bar	2bar	2.5bar	2.5bar
系統壓力顯示		制冷系統、循環系統壓力采用壓力傳感器檢測顯示在觸摸屏上
控制器		西門子S7-1200PLC，模糊PID控制算法，具備過程動態控制算法
溫度控制		導熱介質出口溫度控制模式外接溫度傳感器：（PT100或4～20mA或通信給定）控制模式（過程動態控制算法）
可編程		可編制25條程序，每條程序可編制85段步驟
通信協議		以太網接口TCP/IP協議、RS485接口MODBUS協議
設備內部溫度反饋		設備導熱介質出口溫度、介質進口溫度、壓縮機排氣溫度、壓縮機吸氣溫度、冷凝溫度、冷卻水溫度（水冷設備有）
外接入溫度反饋		PT100或4～20mA或通信給定
串級控制時		導熱油出口溫度與外接溫度傳感器的溫度差可設定可控制設備進液口溫度與出液口溫度的溫度差值可設定可控制（保護系統安全）
密閉循環系統		整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因為高溫使壓力上升，低溫自動補充導熱介質。
加熱		指系統最大的加熱輸出功率（根據各型號）加熱器有三重保護，獨立溫度限制器，確保加熱系統安全采用調壓器控制加熱輸出，降低過程控溫中加熱器輸出電流
外循環泵流量、壓力		品牌磁力驅動泵
壓縮機		品牌壓縮機
變頻器		ABB等品牌
蒸發器		316L板式換熱器
制冷附件		丹佛斯/艾默生配件（干燥過濾器、油分離器、高低壓保護器、膨脹閥）
操作面板		無錫冠亞定制7英寸彩色觸摸屏，溫度曲線顯示\EXCEL 數據導出
安全防護		具有自我診斷功能；相序斷相保護器、冷凍機過載保護，過載繼電器、熱保護裝置等多種安全保障功能。
制冷劑		R-404A / R508B
水冷冷凝器		標配板式換熱器
外殼材質		冷軋板噴塑（標準顏色RaL7035）
電源		380V 50HZ / 460V 60HZ

產品優勢：

制冷加熱控溫系統主要應用于醫藥化工行業冷熱源動態恒溫控制，為反應釜、微通道反應器、蒸餾系統、材料老化測試等提供精確溫度控制，控溫范圍從-120到+350℃。采用公司自研的無模型自建樹算法和一般抗滯后串級算法相結合，提升溫度控制精度，導熱介質精度±0.1℃，反應物料精度±0.5℃。
