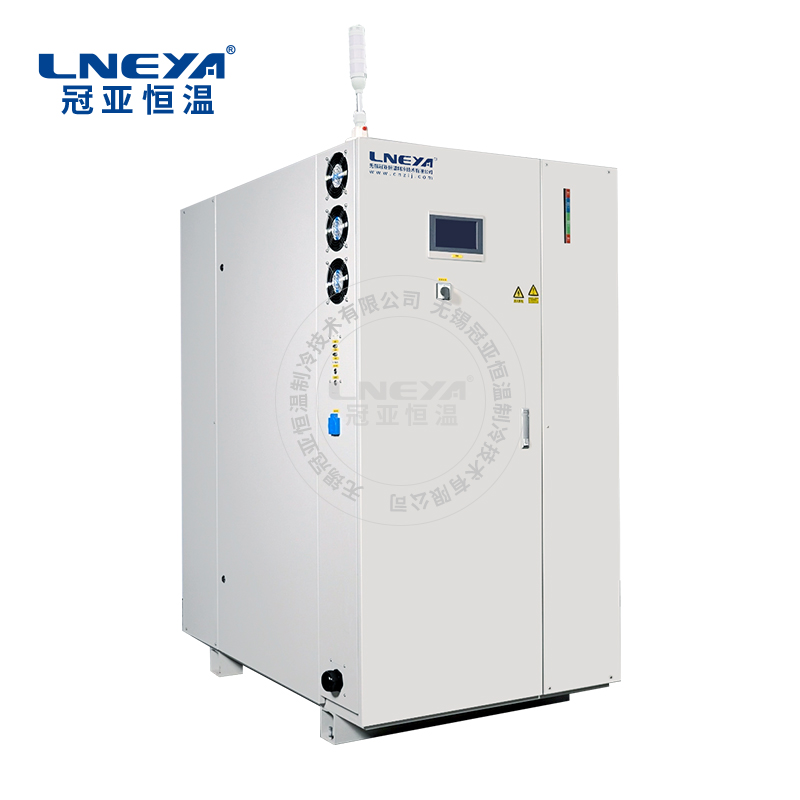

KRY变频系列

product & project

采⽤变频涡旋压缩机，根据实际需求⾃动调整运转速度，提供所需的制冷能⼒，与传统的定频压缩机相⽐，显著降低消耗，提⾼能效性能。

产品广泛应用于新能源汽车领域，适用于新一代能量型电池包，能够有效测试电池包的超强环境适应性，提升整车的安全性和可靠性，保障车辆在多种复杂环境下的良好运行。产品广泛适用于电机、电池包、的极限性能测试、快速升降温热冲击试验，以及全面的环境适应性评价测试。

冷热均可恒功率输出功能

25000㎡

生产车间

超3亿

年产值

16000+

服务客服提供控温解决方案

制冷加热控温控流量系统

防冻液的温度范围为-40°C～100°C
非常陡峭的温度梯度
出口温度限制
可视化、数据存储和报告分析
温度控制设备可与其他测试平台灵活连接
配备强大的循环泵，同时确保输送高粘度液体。采用比例控制阀控制流量输出，总范围精度控制5%~100%调节。

观看视频了解更多

KRY变频系列

型号		KRYZ-475 KRYZ-475W	KRYZ-4A15W	KRYZ-4A25W
温度范围		-40℃～+100℃	-40℃～+100℃	-40℃～+100℃
控温精度		±0.3℃（可选配±0.1℃）	±0.3℃（可选配±0.1℃）	±0.3℃（可选配±0.1℃）
温度反馈		Pt100	Pt100	Pt100
温度显示		0.01k	0.01k	0.01k
流量输出		1～25 L/min	1～25 L/min	1～25 L/min
关于流量说明		当温度低于-30度时，流量控制为最大值的80%以内
流量控制精度		±0.1 L/min	±0.1 L/min	±0.1 L/min
压力显示		采用压力传感器，触摸屏上显示压力,可进行压力控制调节0.2bar～2.5bar
加热功率		7.5kW	15kW	25kW
制冷量	100℃	7.5kW	15kW	25kW
	20℃	7.5kW	15kW	25kW
	0℃	7.5kW	15kW	25kW
	-20℃	4.5kW	10kW	16kW
	-35℃	1.8kW	4kW	6.5kW
压缩机		变频涡旋压缩机
节流方式		电子膨胀阀
油分离器		艾默生
干燥过滤器		丹佛斯
蒸发器		板式换热器
循环泵		变频磁力驱动泵
输入、显示		7寸彩色触摸屏\ PLC控制器
程序编辑		可编制5条程序，每条程序可编制40段步骤
通信		Modbus RTU协议RS485接口，选配CAN通信总线、以太网TCP/IP协议
安全保护		具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能
是否为全密闭系统		整个系统为全密闭系统，高温时不会有水蒸气、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
制冷剂		R404A/ R507C
接口尺寸		G3/4	G3/4	G3/4
水冷型at25度		2500L/H ZG3/4	4000L/H ZG1	6000L/H DN32
水冷冷凝器		特别注意本系列产品水路设备冷凝器采用板式换热器，需要冷水机供水或低硬度自来水需要净水过滤器
风冷型冷凝器		微通道换热器	/	/
电380V50HZ		14kW	25kW	38kW
尺寸cm		5585175	70100175	80120185
重量		280kg	360kg	620kg
标配		自动加注防冻液系统、自动液体回收系统
选配		220V 60HZ三相 400V 50HZ三相 440V 60HZ三相
选配		温度扩展到-40℃～+135℃
备注		外循环管路确保管径DN15或DN20，不要人为节流管路，会增加循环泵负载。管道需要做好保温，可以采用耐高温橡塑保温管。
外壳材质		冷轧板喷塑（标准颜色7035）

型号/每小时耗电量kWh	-40℃	-10℃	20℃
KRY-475	5	6.2	8.4
KRYZ-475	2.2	4	4.8
变频节省耗电	56%	35%	43%
说明	1、空载测试数据 2、测试工况为环境温度20℃ 3、流量15L/min

KRY变频系列

型号		KRYZ-475W/2T	KRYZ-4A15W/2T	KRYZ-4A25W/2T
温度范围		-40℃～+100℃
控温精度		±0.3℃（可选配±0.1℃）	±0.3℃（可选配±0.1℃）	±0.3℃（可选配±0.1℃）
温度反馈		Pt100	Pt100	Pt100
温度显示		0.01k	0.01k	0.01k
每组流量输出		1～25 L/min	1～25 L/min	1～25 L/min
关于流量说明		当温度低于-30度时，流量控制为最大值的80%以内
每组流量控制精度		±0.1 L/min	±0.1 L/min	±0.1 L/min
流体输出组数		2组	2组	2组
每组压力控制		0.2bar～2.5bar	0.2bar～2.5bar	0.2bar～2.5bar
关于流量压力说明		设备可以单独控制流量，也可单独控制压力。需要同时控制采用不同方案（需定制）
加热功率		7.5kW*2	10kW*2	15kW*2
制冷量	100℃	7.5kW*2	15kW*2	25kW*2
	20℃	7.5kW*2	15kW*2	25kW*2
	0℃	7.5kW*2	15kW*2	25kW*2
	-20℃	4.5kW*2	8.5kW*2	14kW*2
	-35℃	1.8kW*2	4kW*2	6.5kW*2
压缩机		变频涡旋压缩机
节流方式		电子膨胀阀
油分离器		艾默生
干燥过滤器		丹佛斯
蒸发器		板式换热器
循环泵		变频磁力驱动泵
流量、压力		电磁流量计，压力值4～20mA
输入、显示		7寸彩色触摸屏\ PLC控制器
通信		Modbus RTU协议RS485接口，选配 CAN通信总线、以太网接口TCP/IP协议
安全保护		具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能
是否为全密闭系统		整个系统为全密闭系统，高温时不会有水蒸气、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
制冷剂		R404A/R507C/R125/N40 四种制冷剂均可使用
外输出接口尺寸		有2组进出液口，G3/4
水冷型at 25度		4000L/H ZG1	8000L/H DN32	12000L/H DN40
水冷冷凝器		特别注意本系列产品水路设备冷凝器采用板式换热器，需要冷水机供水或低硬度自来水需要净水过滤器
尺寸cm		80120185	100150185	200145205
电源380V50HZ		28kW	45kW	70kW
重量		660KG	850kg	1350kg
标配		自动加注防冻液系统、自动液体回收系统
选配		220V 60HZ三相 460V 60HZ三相
选配		温度扩展到-40℃～+135℃
备注		外循环管路确保管径DN15或DN20，不要人为节流管路，会增加循环泵负载。管道需要做好保温，可以采用耐高温橡塑保温管。
外壳材质		冷轧板喷塑（标准颜色7035）
