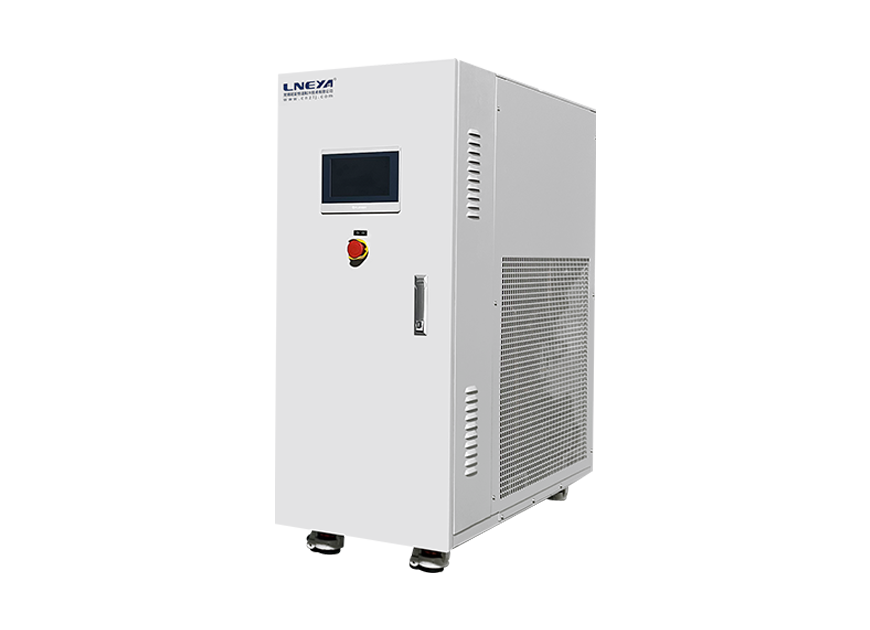

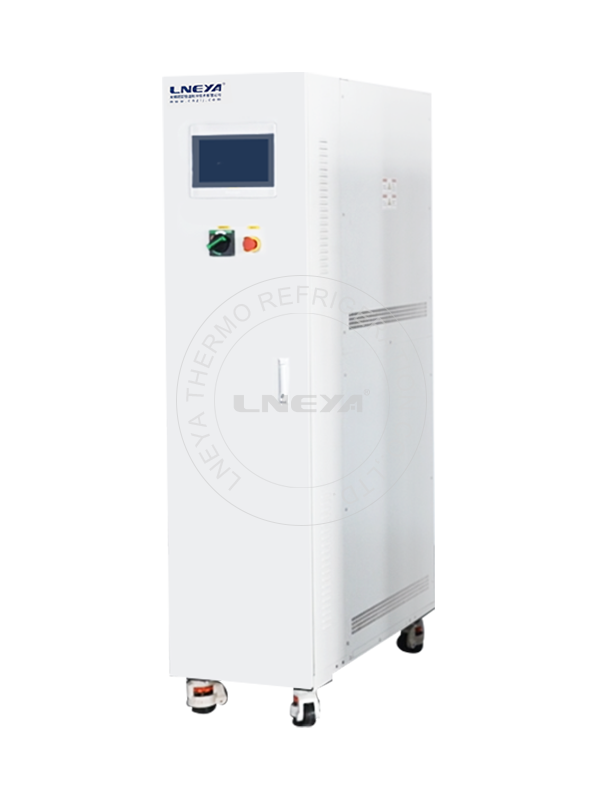

ETCU换热控温单元

product & project

多通道独⽴控温，可以具备单独的温度范围、冷却加热

能⼒、导热介质流量等，采⽤独⽴的两套系统，根据所需

的温度范围选择采⽤蒸汽压缩制冷，或者采⽤ETCU⽆

压缩机换热系统，系统可通⽤膨胀罐、冷凝器、冷却⽔系

统等，可以有效减少设备尺⼨，减少操作步骤。

25000㎡

生产车间

超3亿

年产值

16000+

服务客户提供控温解决方案

Chiller换热型

系统⽆压缩机

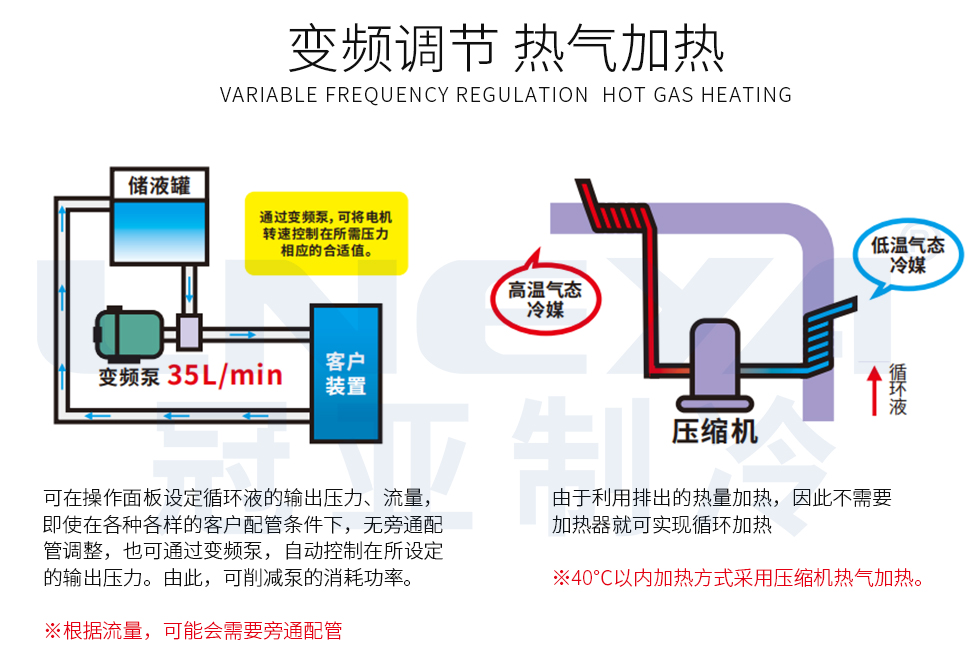

40℃以内加热⽅式采⽤压缩机热⽓加热。
Chiller循环系统采⽤全密闭设计、采⽤磁⼒驱动泵。
Chiller100%氦检测，100%安规检测，确保安全可靠。
chiller100%经过24⼩时连续运⾏拷机。

观看视频了解更多

ETCU换热控温单元

型号		ETCU-005W	ETCU-015W	ETCU-030W	ETCU-050W	ETCU-100W	ETCU-200W	ETCU-300W
设定温度范围		冷却水温度+5℃～90℃
运行条件	载冷剂出口温度	冷却水温度+5℃
	冷却水温度	7℃~30℃
	载冷剂额定流量	15LPM	40LPM	60LPM	110LPM	200LPM	400LPM	600LPM
	冷却水额定流量	0.9m³/h	1.5m³/h	3.6m³/h	6.4m³/h	13.4m³/h	27.4m³/h	41.4m³/h
储罐容积		10L	10L	15L	30L	60L	120L	240L
冷却能力		5kW	15kW	30kW	60kW	100kW	200kW	300kW
加热功率（选配）		1kW	3kW	6kW	12kW	20kW	40kW	60kW
控温精度		±1℃（可选配电加热定制±0.1℃）
控制模式		循环液出口温度控制
控制模式		工件负载温度控制（选配）
工艺工程温度控制		可根据自创无模型自建树算法和串级算法结合来控制工件目标温度（动态控温）
流量压力MAX		15LPM@3bar	40LPM@3bar	60LPM@3bar	110LPM@2.5bar	200LPM@2.5bar	400LPM@2bar	600LPM@2bar
操作面板		7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 10寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式
安全防护		具有自我诊断功能；循环泵过载保护；介质出口高压保护，过欠压、过流保护、低液位保护、热保护装置等多种安全保障功能。
载冷剂		去离子水，乙二醇水溶液，氟化液
载冷剂接口尺寸		Rc1/2	Rc1/2	Rc3/4	Rc1 1/4	Rc2	DN65	DN80
冷却水接口尺寸		Rc1/2	Rc3/4	Rc1	Rc1 1/4	Rc2	DN65	DN80
电源		380 VAC ± 10%，三相(可定制)/220 VAC ± 10%，三相(可定制)
总用电功率（max）		1kW	3kW	4kW	5kW	6kW	8kW	10kW
含电加热总功率（max）		6kW	6kW	10kW	17kW	26kW	48kW	70kW
外壳材质		冷轧板喷塑（RAL7035）

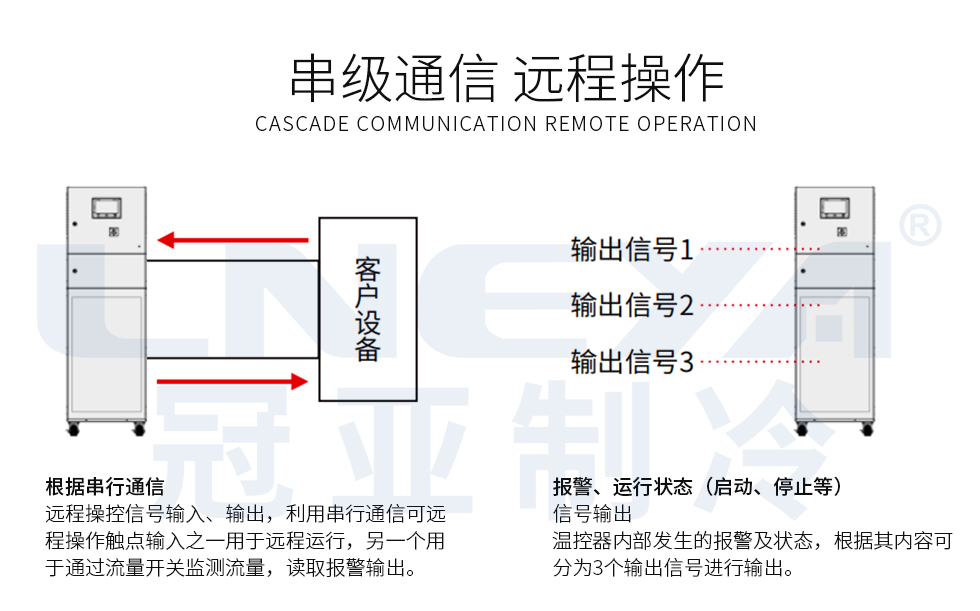

通信协议		支持MODBUS RTU/TCP协议或ETHERCAT、LONWORKS等。
水冷外形尺寸cm		408080	458585	5090105	60120150	60130160	65135160	70180160
非标定制		配杂质过滤器或离子交换树脂过滤器带自动吹扫功能、自动补液、自动排液功能
